1 范圍

      GB/T 17888的本部分規定了作為固定式機器組成部分的無動力樓梯、階梯和護欄，以及這類固定式接近設施上的無動力可調（如可折疊、可滑動）部件和活動部件的要求。

      注1：“固定式”接近設施是指完成安裝（如通過螺釘、螺母、焊接）后，只有使用工具才能移除的接近設施。

      本部分規定的最低要求也適用于安裝機器的建筑物上的同類接近設施（如樓梯、階梯和護欄），前提是此類設施的主要功能是供接近機器使用。

      注2：如果沒有其他標準，本部分也適用于本部分范圍之外的接近設施。

      本部分與GB/T 17888.1中針對樓梯、階梯和護欄規定的要求一起使用。

      GB/T 17888適用于配有固定式接近設施的固定式機械和移動式機械，不適用于帶動力的接近設施，如電梯、自動扶梯或其他專門設計用于在兩級平面之間提升人員的裝置。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      ISO 12100 機械安全 設計通則 風險評估與風險減小（Safety of machinery-General princi-ples for design-Risk assessment and risk reduction)

      ISO 14122-1：2016 機械安全 接近機械的固定設施 第1部分：固定設施的選擇及接近的一般要求（Safety of machinery-Permanent means of access to machinery-Part 1：Choice of fixed means and general requirements of access)

3 術語和定義

      ISO 12100、ISO 14122-1界定的以及下列術語和定義適用于本文件。

3.1

      樓梯 stairs

      階梯 step ladders

      可實現從一個水平面步行到另一個水平面的連續水平表面-踏板（3.1.11）和梯臺（3.1.5）。注1：樓梯/階梯的構件在圖1中給出，并在3.1.1～3.1.16給出定義。

      注2：關于樓梯/階梯傾角（3.1.9），詳見ISO 14122-1：2016,3.2和3.3。

      說明：

      H——上升高度；

      g——級距；

      e——凈空高度；

      h——級高：

      r——重疊長度；

      a——傾角；

      w——寬度；

      p——坡度線；

      t——踏板深度：

      c——凈空。

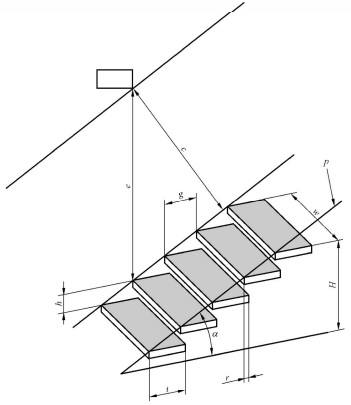

圖1 樓梯構件

3.1.1

      上升高度 climbing height

      H

      基準面與梯臺（3.1.5）之間的垂直距離。

      注：見圖1中的H。

3.1.2

      梯段 flight

      兩個梯臺之間（3.1.5）的不間斷踏板（3.1.11）序列。

3.1.3

      級距 going

      g

      兩個連續踏板的突沿（3.1.12）之間的水平距離。

      注：見圖1中的g。

3.1.4

      凈空高度 head-height

      e

      坡度線（3.1.8）到上方障礙物（如梁、走線槽等）的最小豎直距離。

      注：見圖1中的e。

3.1.5

      梯臺 landing

      位于梯段（3.1.2）末端的水平休息區域。

3.1.6

      走線 walking line

      表示使用者平常路線的理論直線。

3.1.7

      重疊長度 overlap

      r

      踏板深度與級距（3.1.3）之間的差。

      注：見圖1中的r。

3.1.8

      坡度線 pitch line

      P

      一條假想的直線，此直線連接具有走線（3.1.6）的連續踏板（3.1.11）的突沿（3.1.12）前緣，并且從梯段（3.1.2）頂部的梯臺突沿向下延伸至梯段底部的梯臺。

      注：見圖1中的p。

3.1.9

      傾角 angle of pitch

      α

      ＜樓梯或階梯＞坡度線（3.1.8）與其在水平面上投影之間的夾角。

      注：見圖1中的a。

3.1.10

      級高 rise

      h

      連續兩級踏板（3.1.11）之間，從一級踏板上表面至下一級踏板上表面測得的垂直距離。

      注：見圖1中的h。

3.1.11

      踏板 step

      上、下樓梯/階梯（3.1）時踩踏的水平構件。

3.1.12

      突沿 nosing

      踏板（3.1.11）或梯臺（3.1.5）前部的頂邊。

3.1.13

      斜梁 string

      支撐踏板（3.1.11）的側面框架構件。

3.1.14

      寬度 width
